天建实业新型剪力墙模板支撑在综合市场应用过程中的问题,研发出新型剪力墙模板支撑,代替传统的木方子和钢管,下面就介绍一下新型剪力墙模板支撑。
剪力墙模板支撑施工方案:钢筋加工、制作—钢筋安装、绑扎—施工放线—模板安装、加固—混凝土浇筑、振捣—模板拆除。
一、新型剪力墙模板支撑材料:
高性能冷轧钢,厚度是2毫米至2.5毫米,这种新型材料的特点是:耐腐蚀,弹性大,坚固不变形。
二、新型剪力墙模板支撑组成:

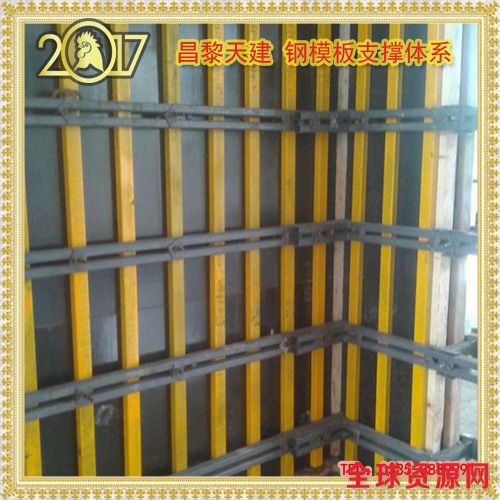

剪力墙、悬空梁、明柱模板支撑组合结构三个系统使用统一配件,由横梁、竖梁、阳角、阴角、顶拉杆、门口卡、穿墙螺丝等配件组成。
【竖 梁】用厚度为2mm的冷轧钢板制成型,而后焊接而成,由外套、活节、梁芯组成,其结构和性能同明柱模板支撑组合结构的竖梁,标准长度2.6 m—-3.0 m,高度可以无限接高。
【横 梁】横梁由外套、梁芯、活节组成、外套和梁芯上打有供穿墙螺丝调整尺寸的长方孔,通过穿墙螺丝紧固竖梁和模板,保证在混凝土浇筑时不涨模。有6种标准长度,0.6 m,0.9m,1.2 m,1.5 m,1.8m,2.4m可以组合成各种长度,满足各种墙的长度。
【阴 角】阳角用于外墙转弯处与横梁连接,保证施工时剪力墙角度。
【门口卡】门口卡由内外套组成,两端设有与横梁连接的“U”型卡口,两端面有穿墙螺丝穿孔,将两端“U”卡口卡在门口处横梁上,通过穿丝杆上进行紧固,保证剪力墙横板处于门口处的宽度而合尺寸要求。
【穿墙螺丝】穿墙螺丝由丝杆垫片、螺母组成用于横梁和门口卡的紧固。
